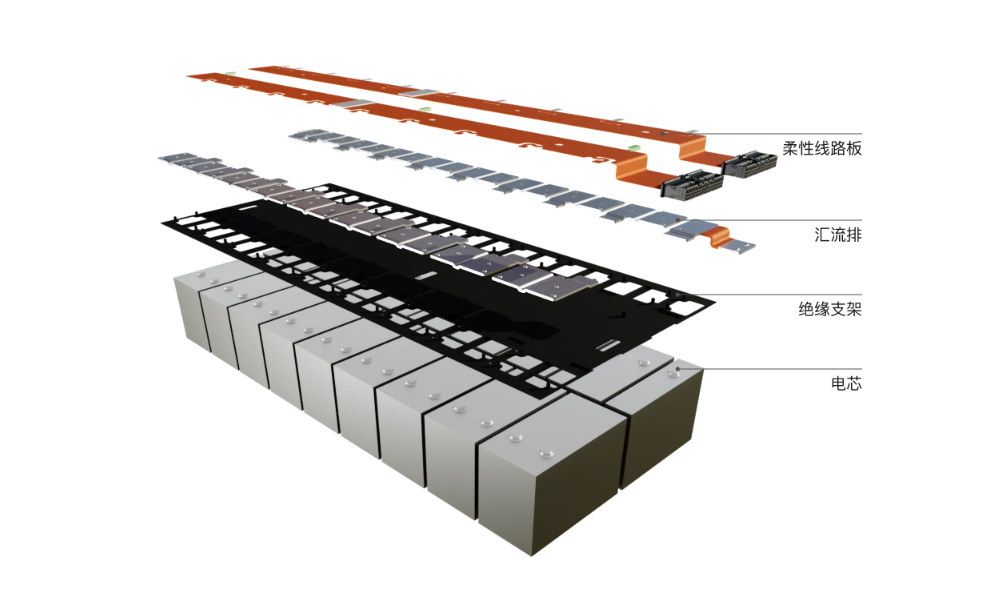

CCS集成母排按应用领域划分，可分为动力电池CCS、储能CCS等；按信号采集组件类别划分，可分为线束CCS、PCB-CCS、FPC-CCS、FFC-CCS、FDC-CCS、FCC-CCS、FIC-CCS等；按 生产工艺 划分，则主要有铆接工艺和热压工艺。

那么，不同生产工艺的具体生产流程是怎样的？涉及到哪些关键设备呢？我们来看一下：

CCS铆接工艺又分铆钉铆接以及吸塑盘热铆两种工艺。其中，吸塑盘热铆工艺，是将信号采集组件、铝巴、吸塑支架等物料组装好后，通过热铆设备将信号采集组件、铝巴与吸塑支架连接固定，再通过焊接方式实现镍片和铝巴的电连接，然后进行电性能检测、视觉检测等后包装入库。

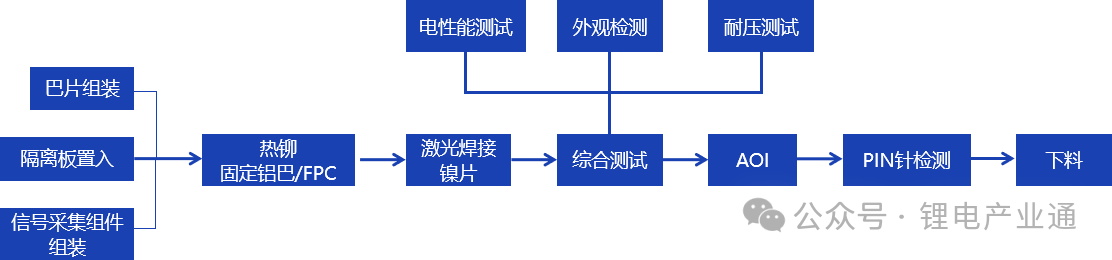

具体生产流程如下：

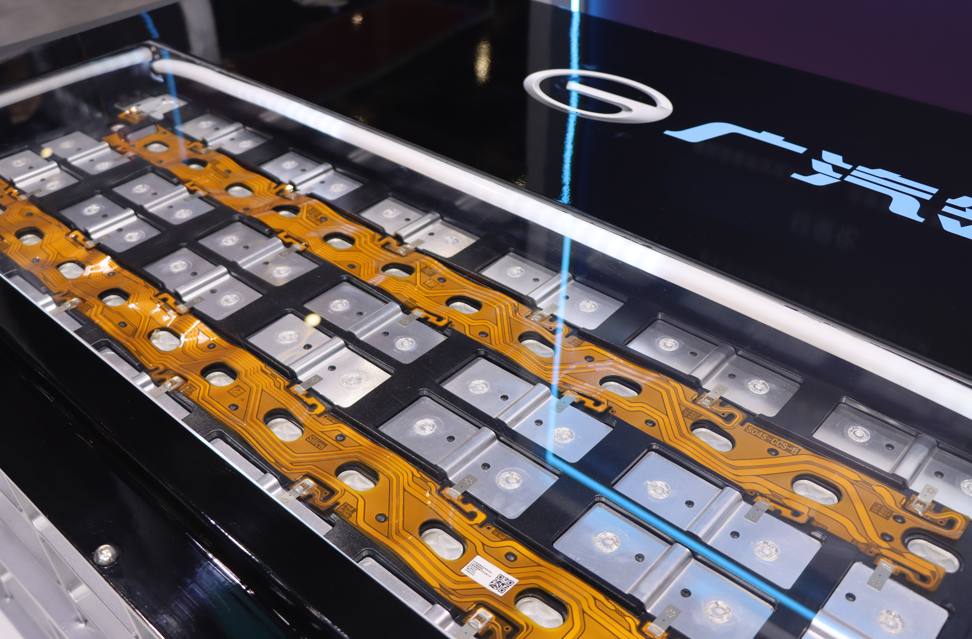

△ 吸塑热铆CCS  图源广汽领程

AOI检测设备是通过二维、三维的视觉分析，来检测焊接工序后的产品是否有漏焊、焊偏、假焊、击穿等不良现象，连接器胶水有无、PIN针检测等等。

热压工艺，是将信号采集组件、铝巴、PET绝缘膜等原材料预组装好后，放置在热压机的工作区域中，通过施加一定的温度和压力，将铝巴及信号采集组件等组件压合成一块薄片，再通过焊接方式实现镍片和铝巴的电连接，接着进行视觉检测、电性能检测等检测后包装入库。

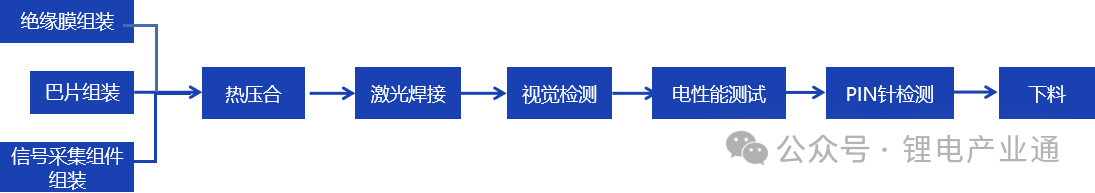

具体生产流程如下：

从上面的工艺流程来看，热压工艺产线主要有热压设备、激光焊接设备、电测设备、CCD检测设备、AOI检测设备以及相应的上下料设备等。

其中，热压设备是制程中的关键设备，可以将预组装完成的半成品，通过加热和施加适当的压力，将信号采集组件、巴片及绝缘膜等紧密粘合成一片，集成度更高，且密封绝缘。

以上为CCS集成母排工艺流程及相关设备的简单介绍，后续将对相关设备及供应商做更为详细的分享，欢迎相关设备厂商加群探讨！
