超声波金属焊接是针对需要被连接的两个金属工件施加超声波振动，在超声波振动和焊头加压的情况下，金属界面互相摩擦，除去金属表面的氧化膜，让表面层的杂质飞散、塑性变形使金属之间紧密接触，利用金属原子间的引力形成固相接合的工艺。

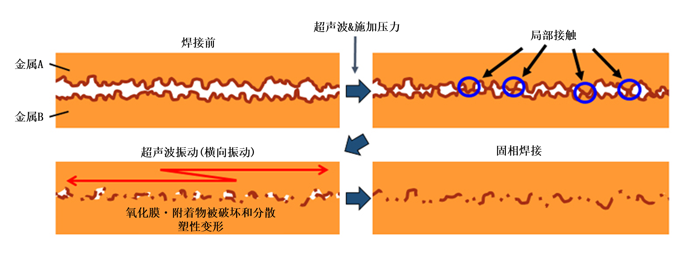

△ 焊缝界面的微观焊接过程，图源昆源电子官网
其原理是将电能转换成机械能，超声波发生器将工业用电转化成高频高压交流电，传输到换能器经过内部的压电陶瓷片转换为机械振动，即超声波振动。超声波振动经过焊头焊嘴处传递到工件上，在垂直焊接压力作用下，在焊缝界面处形成金属连接。

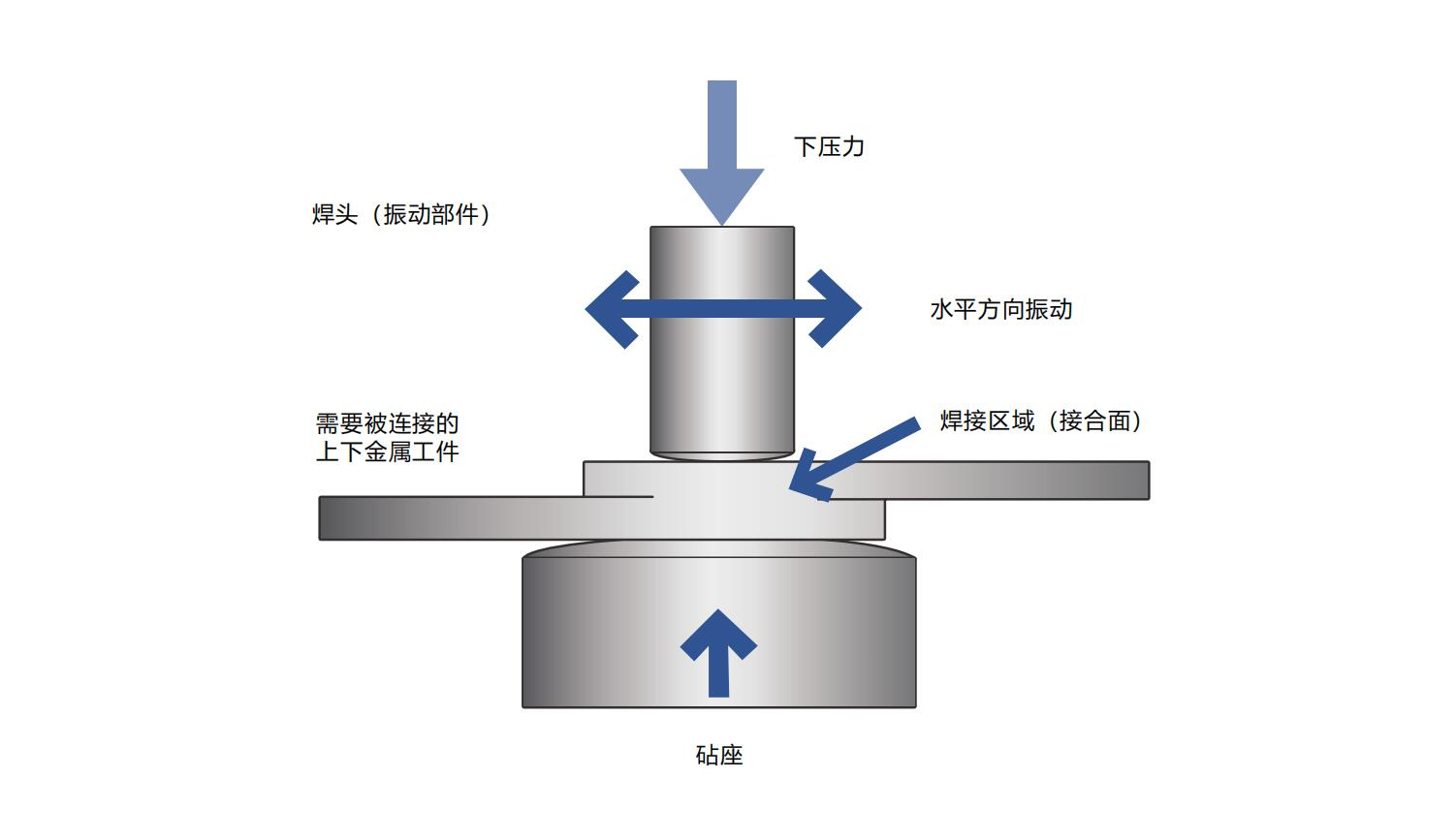

△ 焊接系统构成
在超声波焊接过程中，被焊件中无电流通过，也不产生激光焊、电焊等方式所带来的分子结构破坏，而是通过高频振动使分子链相互融合，因此焊接强度接近母材本身，且不会引发电阻率变化或热传导异常等问题。
同时，超声波焊接无需焊丝、助焊剂或保护气体，单焊点能耗低，焊接时间短，具有能耗低、无污染、操作简便、焊缝质量好等优点，可焊接如铜、铝、金、银、镀镍、镀银等多种金属材料，能够有效实现对不同厚度、不同材质的金属板材及线束线缆的焊接与压接，广泛应用于新能源、汽车制造、电子设备制造等领域。

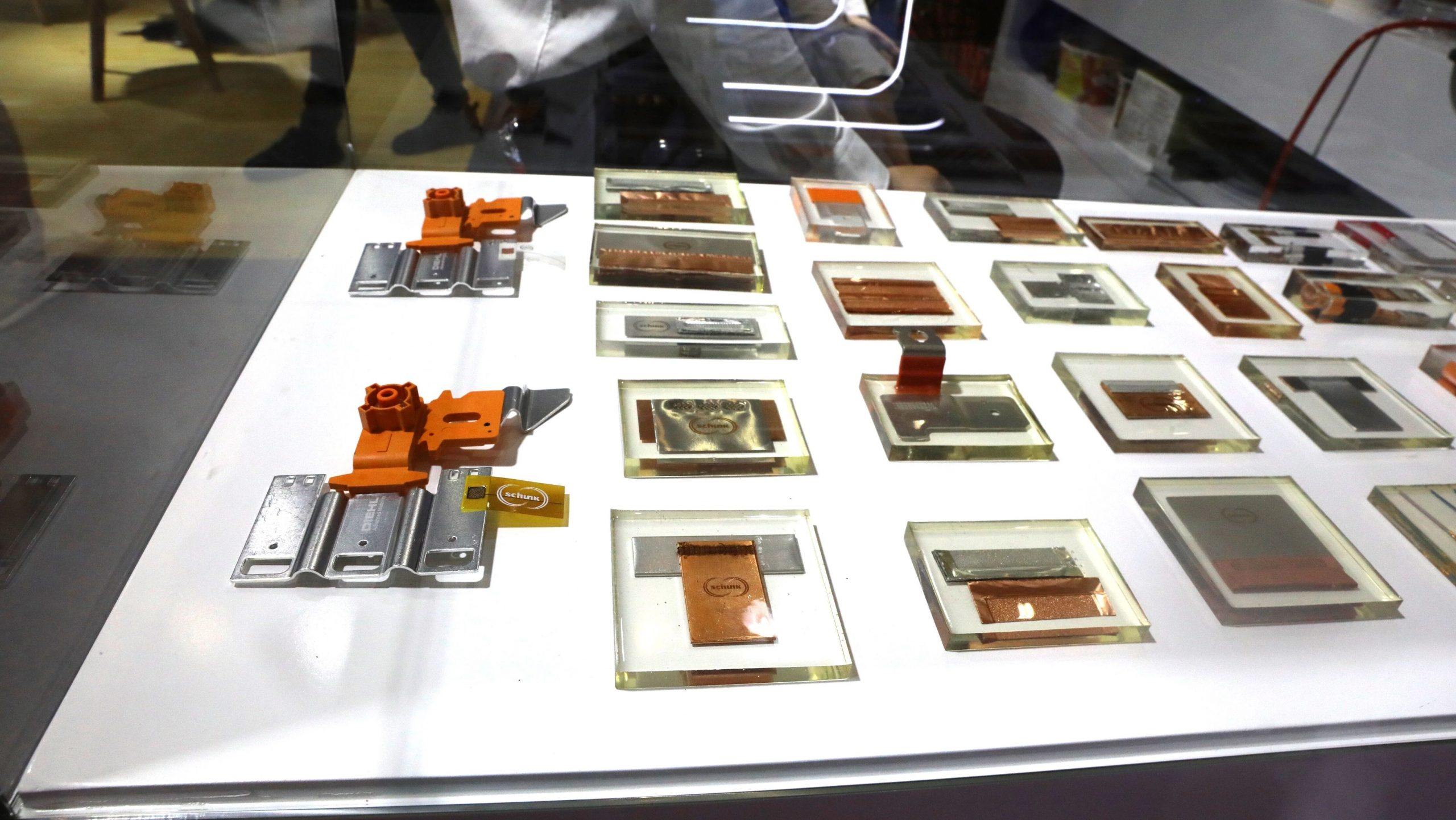

△ 超声波金属焊接示例，摄自崇德超声波展台
01
超声波金属焊接在CCS集成母排中的应用
CCS集成母排由信号采集组件（线束/PCB/FPC/FFC/FDC等）、塑胶结构件、铝巴、连接器等组成，已实现连接电芯、高压串并联及温度/电压等数据采集。
超声波金属焊接技术主要应用于：
1. 温度/电压采集线束与铝巴的焊接
线束方案CCS上的温度采集线、电压采集线（0.25~0.35mm²）与铝巴采用超声波焊接工艺连接，满足高强度和低阻抗要求，确保电气连接的稳定性。

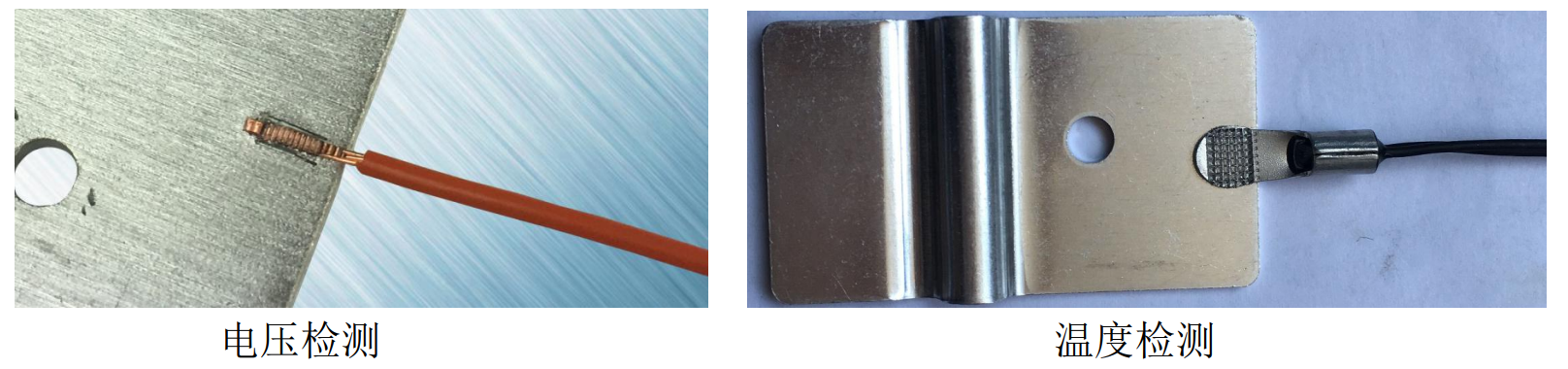

△ 温度/电压采集线束与铝巴的超声波焊接，图源楚鑫机电
2. FPC/FDC分支与铝巴的焊接
FCCCCS方案中信号采集组件主体为FFC，在FFC上开窗接枝FPC/FDC，通过 FPC/FDC与铝巴进行超声波直焊，替代传统FPC/FFC/FCC主体SMT镍片再与铝巴的激光焊接实现电压采样的方案，实现无镍片电压采样、降低成本。

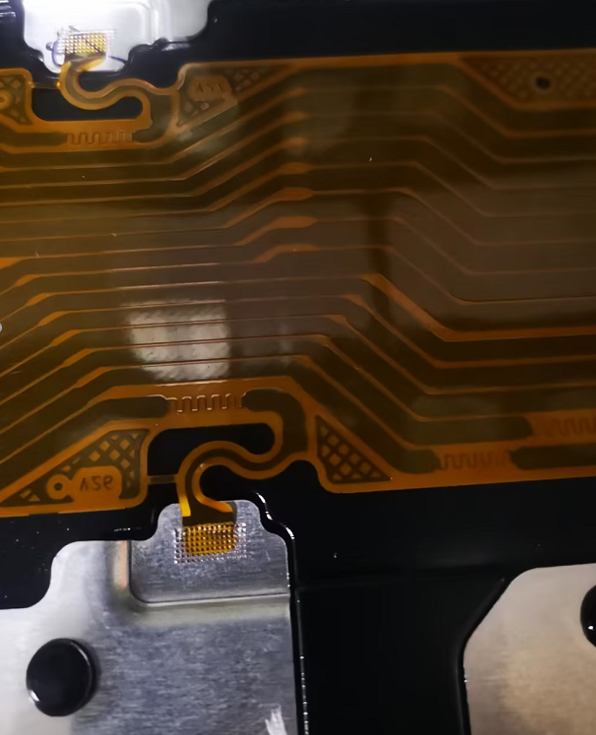

△ FCC CCS，图源壹连科技
3. FFC端子与铝巴焊接
FFC CCS方案中可既可采用超声波焊接技术直接将铝巴与 FFC 端子进行焊接，也可以FFC端子锡焊镍片后再通过超声波焊接与铝巴连接，焊接完成后点胶，进一步提升连接的可靠性。

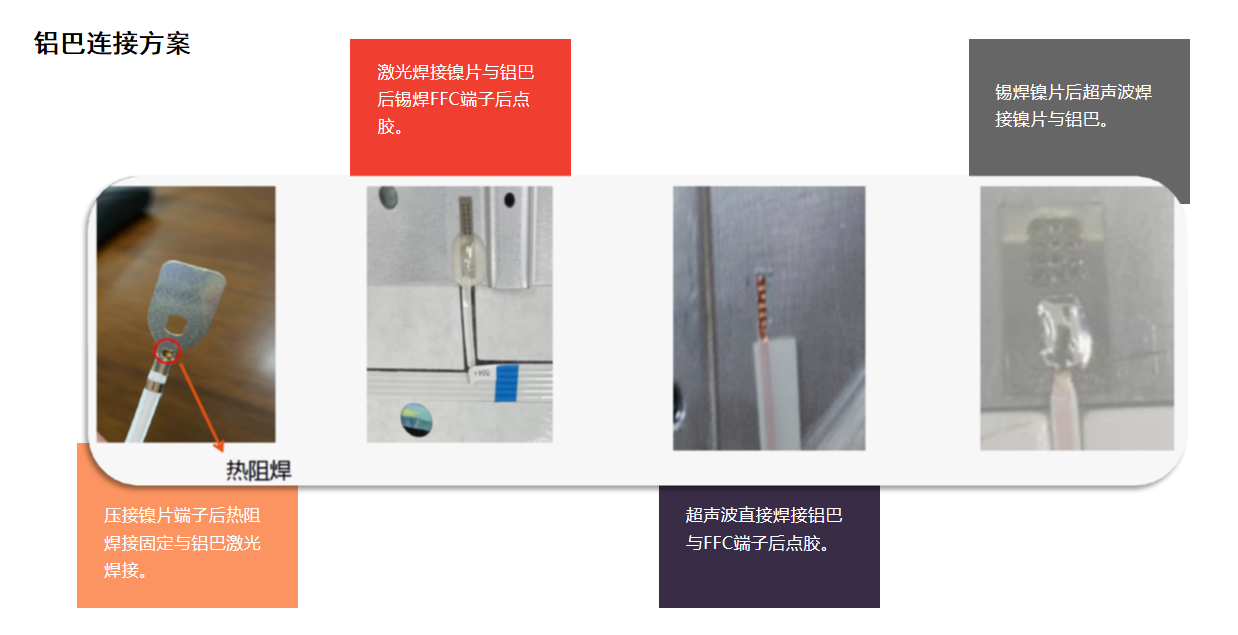

△ FFC技术铝巴连接方案，图源弘信电子演讲资料
同样，FPC/FDC采集线主体也可直接采用超声波焊接与铝巴连接。

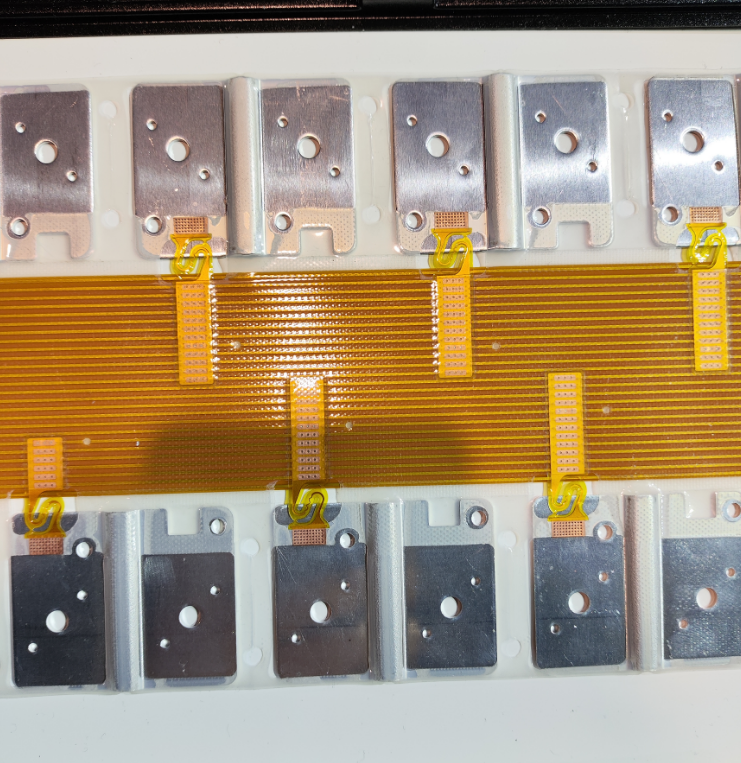

图源 CCS集成母排微信群
4. NTC温度传感器的“无损焊接”
据悉，超声波焊接还可用于NTC与FPC线路板的精密焊接，超声波焊接的低热量输入（峰值温度＜150℃）避免了NTC的温敏材料失效，同时焊接点的“微凸结构”增强了接触可靠性。
