超级电容器碳材料：工艺与窑炉装备双向适配

超级电容器具备毫秒级快速响应、超长循环稳定的优势，广泛应用于混动汽车、工业重型机械、能量回收系统等领域。当下电磁发射、高频雷达等新兴脉冲技术快速迭代，对超级电容器瞬时高能量释放、高功率密度下保高能量密度的性能提出了严苛需求。

目前商用多孔碳电极存在核心技术瓶颈，电子与离子传输动力学严重失配，造成能量密度与功率密度无法协同提升的固有矛盾。常规结构调控方式存在明显弊端：引入无序结构可构筑丰富纳米孔、提升储能容量，但会降低碳材料石墨化程度，增加电子散射损耗，导致电子传输速率远滞后于离子吸附脱附速度，大幅削弱器件高倍率响应能力。

行业现有制备技术难以突破结构性制约：化学活化虽能提升材料比表面积、丰富孔隙，但会破坏碳材料sp²-C 连通骨架；高温石墨化工艺需 2500℃以上高温，易造成孔隙收缩坍塌；杂原子掺杂、晶种诱导等改性方式仅能实现局部催化效果，易引发材料结构不均、导电通道断裂问题。传统固相合成受传质扩散慢、晶格重构受限影响，始终无法兼顾多孔结构发育与高导电石墨化骨架构筑。

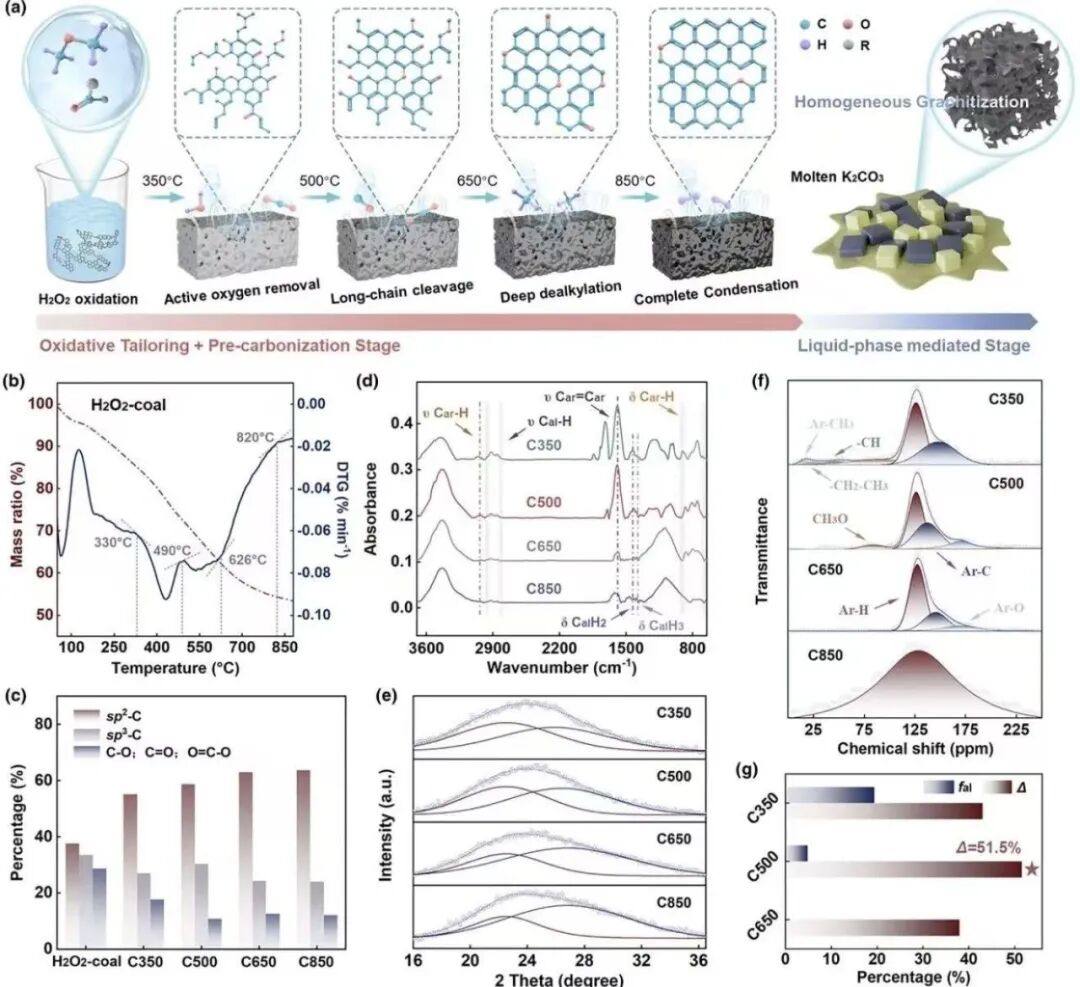

图1 （a）均质石墨化多孔碳的合成示意图；（b）H2O2氧化煤的热重及微分热重（DTG）曲线；不同预碳化温度所得前驱体的（c）由XPS C 1s谱提取的不同碳键合状态相对含量、（d）傅里叶变换红外光谱、（e）X射线衍射图谱和（f）13C固体核磁共振（ssNMR）谱；（g）基于13C ssNMR谱计算的取代指数。

二、核心研究内容与创新方法

哈尔滨工业大学孙飞团队针对上述行业痛点，以煤基重质碳源为前驱体，创新开发液相介导动力学调控合成技术，相关成果发表于《Energy & Environmental Materials》，论文聚焦解决多孔碳孔隙与石墨化结构的协同调控难题，核心创新策略如下：

• 分子剪裁精准改性前驱体：首创 “刚 - 柔” 耦合调控策略，对煤基前驱体进行定向结构重塑。保留煤体内部刚性芳香微晶片段作为石墨化反应核心原料，利用外围柔性短程侧链构建结构缝合位点，为孔隙生长与均质石墨化同步发展提供适配的前驱体结构，破解传统碳源结构单一、难以双向调控的短板。
• 液相介导突破固相反应局限：依托钾盐熔融液相环境，彻底打破传统固相热转化的浓度梯度与扩散限制。通过非原位热转化分析证实，液相体系可大幅降低碳微晶生长能垒，加速碳层拼接、重构与生长动力学，让孔隙发育和石墨化进程同步高效推进，规避了传统工艺二者相互制约的问题。
• 实现结构性能双向协同：通过动力学精准调控，制备出兼具高比表面积与均质石墨化网络的煤基多孔碳材料，完美平衡碳材料 “有序 - 无序” 结构关系，从根源上解决电子 - 离子动力学失配难题。

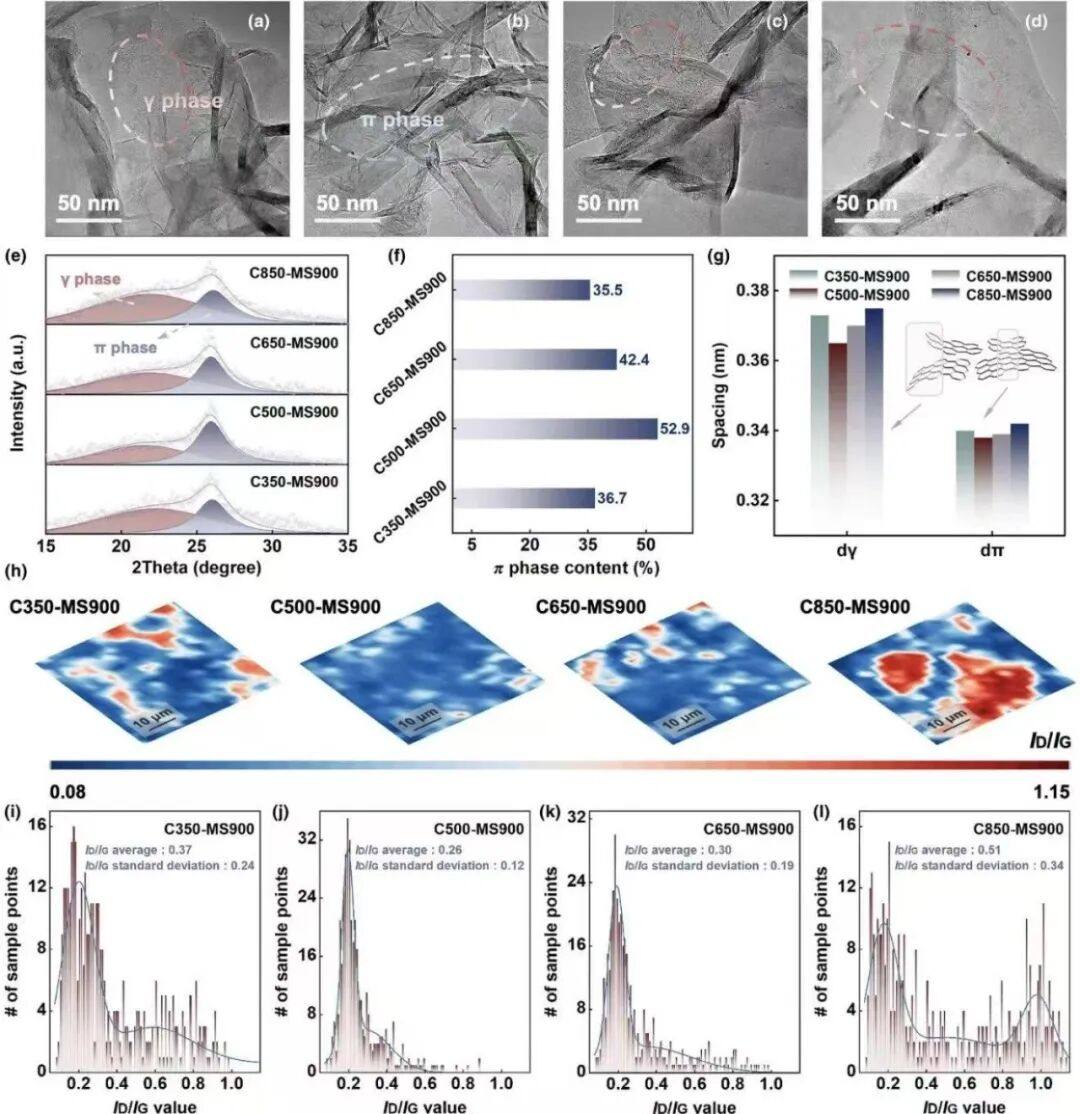

图2 微晶结构均质性的多尺度表征。（a-d）C350-MS900、C500-MS900、C650-MS900和C850-MS900的高分辨透射电子显微镜图像；（e）X射线衍射（XRD）图谱；（f）由XRD图谱提取的π相相对含量；（g）由小角X射线散射Kratky变换提取的层间距；（h）表征ID/IG空间分布的拉曼成像图及（i-l）相应400个扫描点的统计直方图。



三、核心研究成果

本研究制备的煤基均质石墨化多孔碳，各项电化学性能远超传统材料及商业竞品，适配高功率、高负载储能场景需求：

• 基础结构性能优异：材料比表面积可达 1266.6 m²/g，同时具备贯通多孔网络与连续均质石墨化导电骨架，实现孔隙率与导电性的双向最优。

• 高倍率储能性能突出：组装的有机系超级电容器在 20 A/g 大电流密度下，电容保持率可达 85.52%；能量 - 功率协同性能优异，在 13.8 kW/kg 超高功率密度下，仍可维持 23.3 Wh/kg 的能量密度，器件循环寿命超 10000 次，稳定性极佳。
• 高负载工况适配性强：在无导电剂添加、活性物质负载量高达 10 mg/cm² 的厚电极严苛条件下，10 A/g 电流密度下电容保持率仍达 82.68%，大幅优于商业化多孔碳电极材料，有效解决厚电极倍率衰减严重的行业难题。

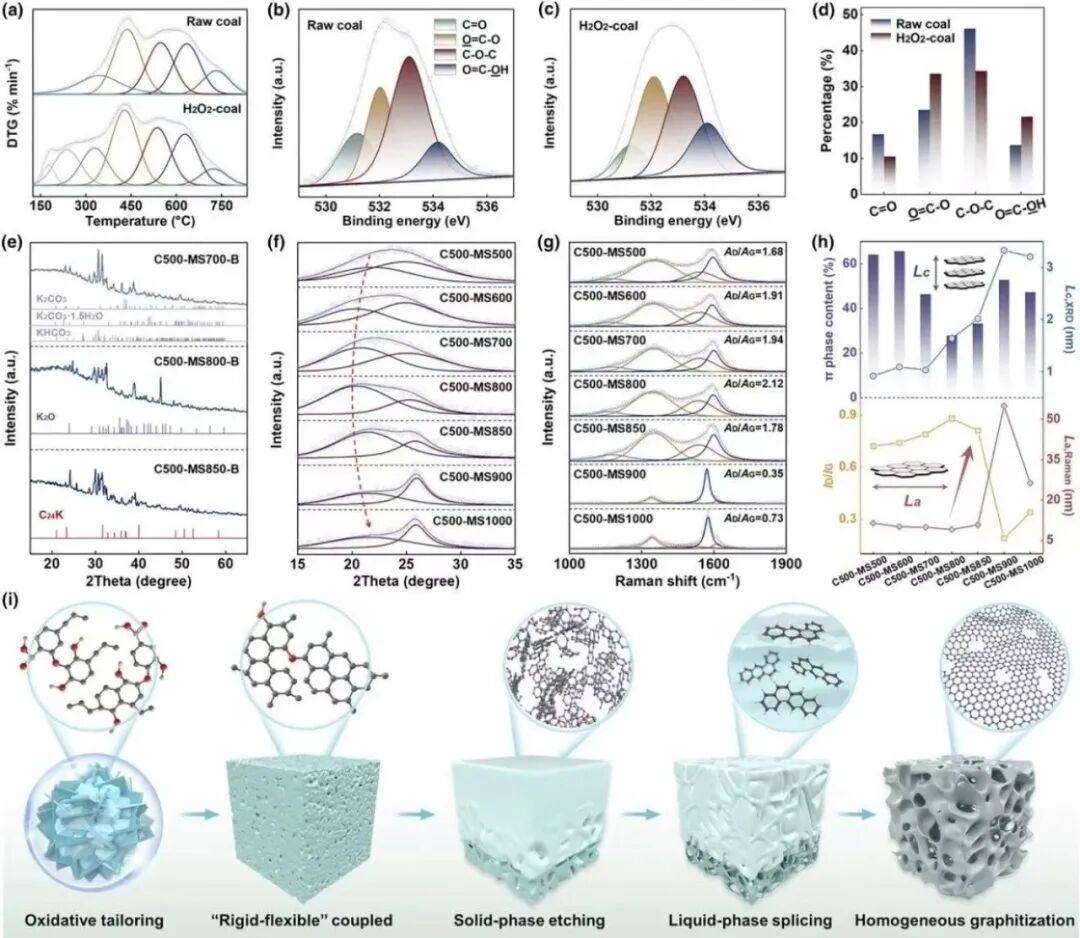

图3 （a）原煤与H2O2氧化煤的微分热重（DTG）曲线；原煤和H2O2氧化煤的（b，c）高分辨O 1s X射线光电子能谱（XPS）及（d）由XPS O 1s谱提取的不同氧键合状态相对含量；（e，f）酸洗前后C500-MSy的非原位XRD图谱；（g）C500-MSy的非原位拉曼光谱；（h）微晶尺寸Lc和La的变化；（i）液相介导的动力学调控转化机制示意图。

该研究构建了普适性的动力学调控合成体系，为高功率、高负载型超级电容器碳基电极材料的高效制备提供了全新技术路径。

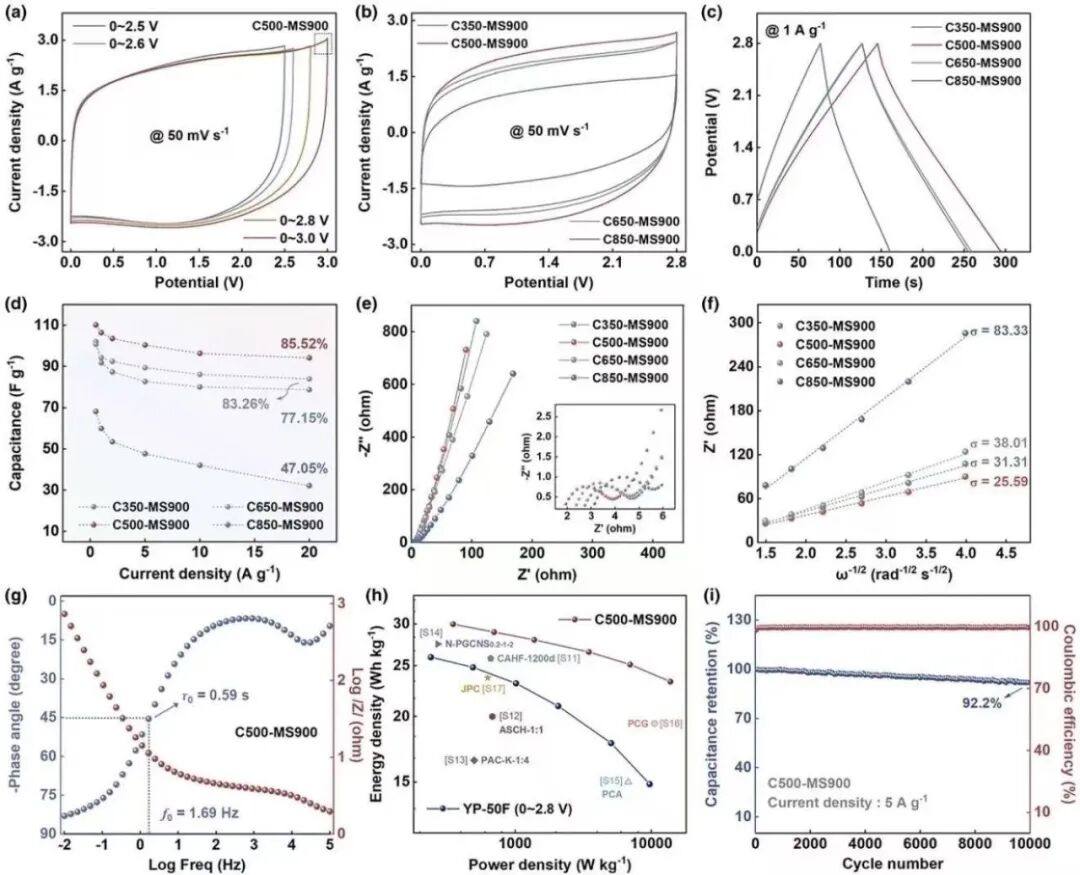

图4 基于Cx-MS900构建的有机超级电容器的电化学性能。（a）C500-MS900电极在不同电压窗口下的循环伏安（CV）曲线；（b）CV曲线；（c）恒电流充放电曲线；（d）倍率性能；（e）Nyquist图，插图为高频区放大图；（f）ω-1/2与Z′的线性关系；（g）C500-MS900电极的Bode图；（h）C500-MS900、YP-50F及部分已报道多孔碳的Ragone图；（i）C500-MS900电极在5 A g-1下的长期循环稳定性。



四、研究技术与窑炉工艺的深度关联

本研究的液相熔融、热转化、碳微晶重构等核心反应，均依托工业热工窑炉的精准热场、气氛与温度调控实现，先进窑炉设备是该科研成果落地、产业化转化的核心工业支撑，二者关联贯穿实验研发与量产应用全流程：

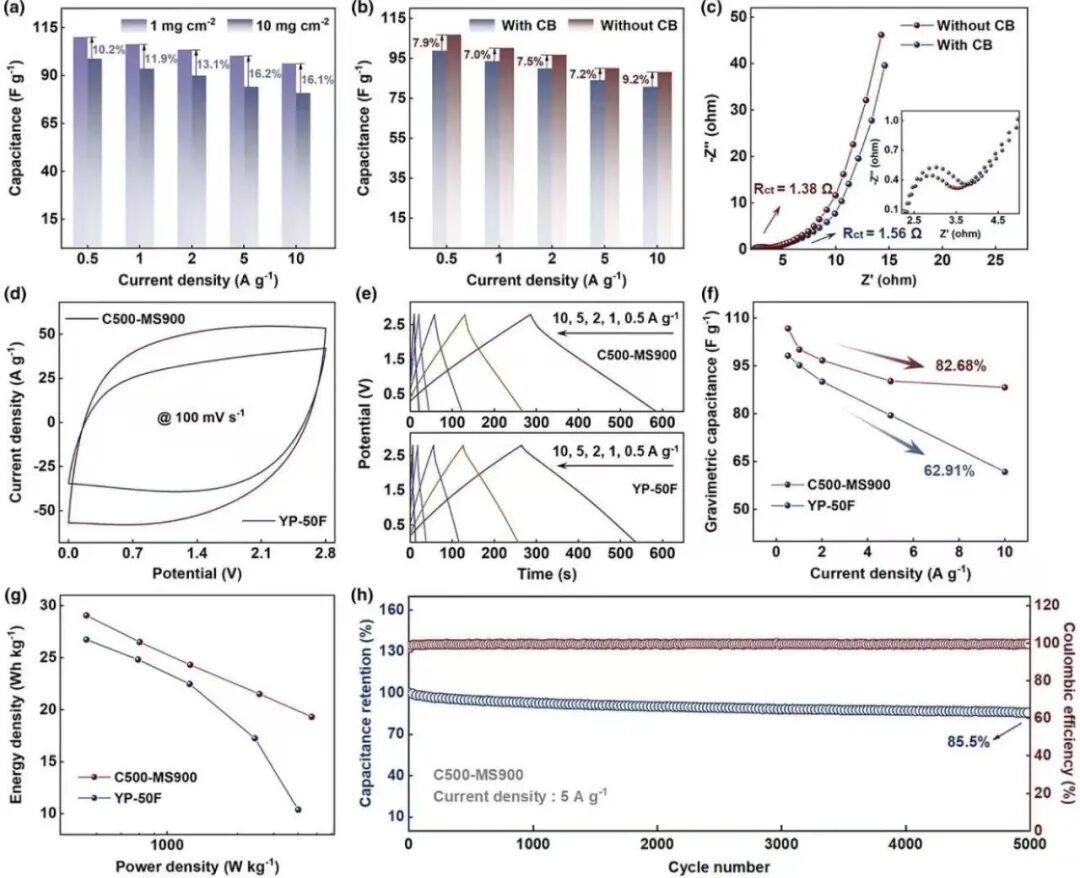

图5 C500-MS900与YP-50F厚电极的电化学性能，活性物质负载量约为10 mg cm-2。（a）不同负载量下C500-MS900电极的比电容保持率；添加与未添加导电炭黑的C500-MS900电极的（b）比电容和（c）Nyquist图；（d）循环伏安曲线；（e）恒电流充放电曲线；（f）倍率性能；（g）Ragone图；（h）C500-MS900厚电极在5 A g-1下的长期循环稳定性。

1、窑炉精准温控是液相介导反应的核心基础

本研究核心创新为钾盐熔融液相介导机制，钾盐熔融、前驱体热解、碳层重构均需稳定且精准的高温热场支撑。工业辊道窑、推板窑、活化窑等专用窑炉，可实现℃级精准控温、匀速升温与恒温保温，完美匹配钾盐熔融液相反应所需的温度区间，保障液相环境稳定存在。相较于传统管式炉受热不均、温度波动大的弊端，专业储能碳材料窑炉可消除热场偏差，确保全域物料同步完成动力学转化，是实现均质石墨化结构的关键设备保障。

推板炉

2、窑炉气氛与密闭环境保障反应纯度与结构均匀性

煤基碳材料热转化、熔融盐介导反应对气氛极度敏感，氧气、水汽会破坏石墨化骨架、造成孔隙缺陷。工业专用活化窑炉可实现全流程惰性气氛密闭保护，精准调控炉膛气体氛围，规避杂质反应干扰，保障前驱体 “刚 - 柔” 耦合结构稳定转化，让孔隙发育与石墨化重构按照既定动力学路径推进，这也是实验室小试成果能够实现结构均质、性能稳定的核心前提。

推板炉

3、窑炉工艺参数决定材料最终电化学性能

多孔碳的比表面积、孔径分布、石墨化度等核心参数，直接由窑炉的升温速率、保温时长、炉膛热场分布、物料受热均匀度等工艺参数决定。本研究突破传统固相反应瓶颈的核心，是通过稳定热场弱化浓度梯度与扩散限制，而连续式工业窑炉可实现物料动态均匀受热，复刻并优化实验室液相介导动力学调控机制，规模化制备出高一致性、高倍率、高负载的优质碳材料。

推板炉

4、专用耐腐窑炉适配熔融盐特殊反应体系

本研究采用钾盐熔融介质，高温强碱环境对设备耐腐蚀性、耐高温性要求极高。传统热处理设备易被腐蚀、稳定性差，而超级电容器碳材料专用碱活化窑炉，采用碳化硅耐碱材质结构，配套专属废气处理系统，可适配熔融盐高温活化工艺，解决了特殊反应体系的设备适配难题，为该技术工业化量产提供了核心装备支撑。

推板炉

5、窑炉是科研成果产业化转化的核心载体

本研究提出的分子剪裁、液相动力学调控策略，仅依靠实验室设备无法实现规模化生产。全自动连续式窑炉（辊道窑、隧道窑、推板炉）具备自动化控温、连续化作业、产品一致性高的优势，可将本研究的小试工艺参数标准化、规模化落地，实现高性能煤基石墨化多孔碳的量产，推动高功率超级电容器从实验室研发走向工业应用，适配新能源、脉冲储能等高端场景的产业化需求。

文章来源：中科锐热工
